Ångmaskinen från Forneby sågBilderFoto: John Eklund(Bilderna öppnas i popup-fönster, stäng genom att klicka var som helst på bilden.) |

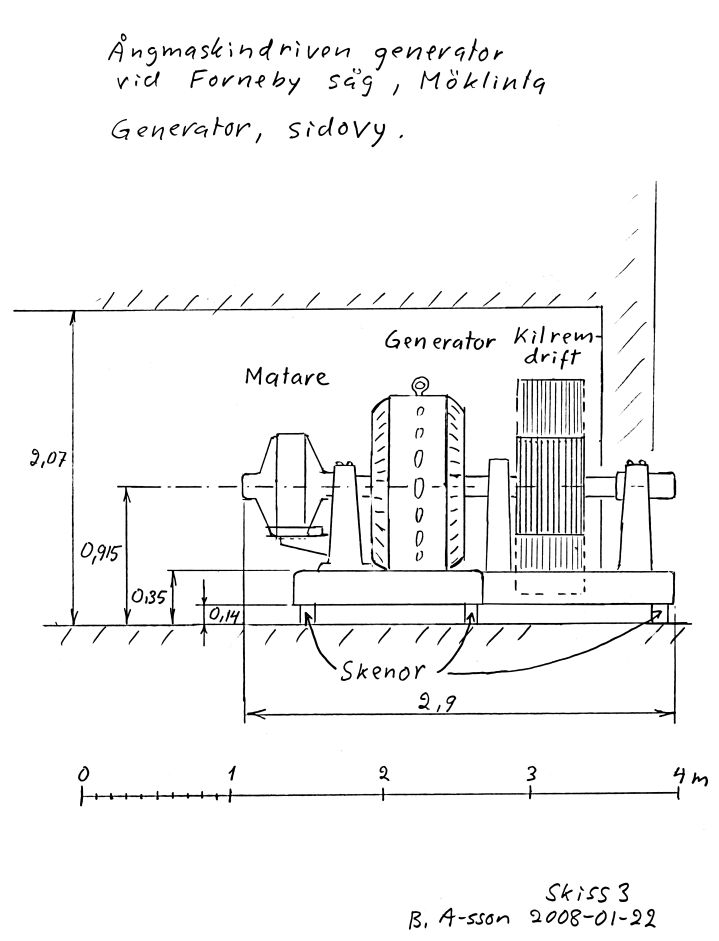

Bengt Anderssons uppmätningsritningar:
Alternativ: alla på en gång
Exteriör:
Alternativ: alla på en gång
|
|
|
|
|
|
|
|
|
|
Ångmaskinen:
Alternativ: alla på en gång
|
|
Manometrar och centralsmörjning |
|

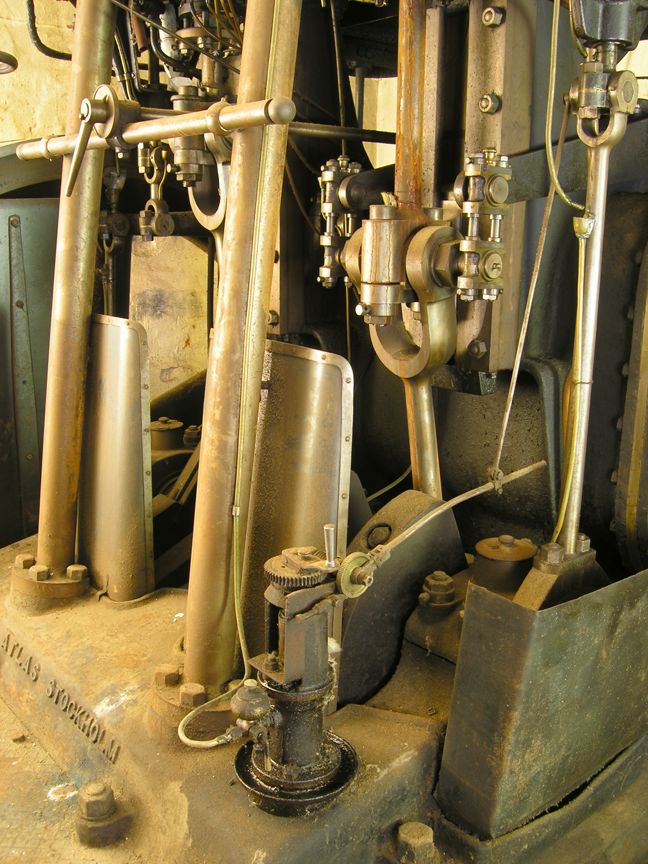

Mollerups-lubrikator för smörjning av cylindrarna |
Vevstakarna ansluter till axeln. Varje vevsläng är försedd med motvikter. |
Högtryckscylinderns vevstake. I bakrunden högtrycksslidstången och svänghjulet med regleringsmekanism |
Lågtryckscylindern driver även kondensorns pumpar med en balans (hävstång) |
|
En elegant stege |
På golvet kylvattenkranar till kondensorn |
|
Kondensorn med kolvpumpar |
Kondensorns kolvpumpar drivs med en balans från lågtryckscylindern |
Smörjning av pumpkolvarna med dropprör |
"Topplock". Högtryckscylindern har mindre diameter. På väggen i bakgrunden skåp med spänningsregulator. |
Svänghjul |
Svänghjulet har en mekanism för manuell baxning |
Svänghjulet har även integrerad centrifugalregulator |
Axeln går vidare genom väggen till det angränsande generatorrummet. |
Antik pelarborrmaskin |
|
|

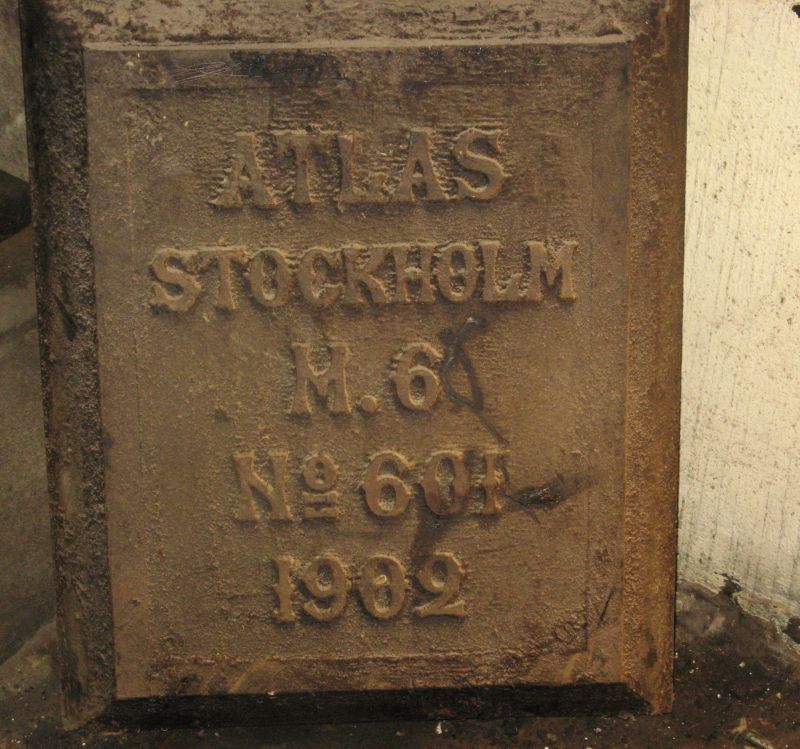

Ett sidostycke (Foto: Bengt Andersson) |
Generatorn:
Alternativ: generator + panna + ställverk - alla på en gång

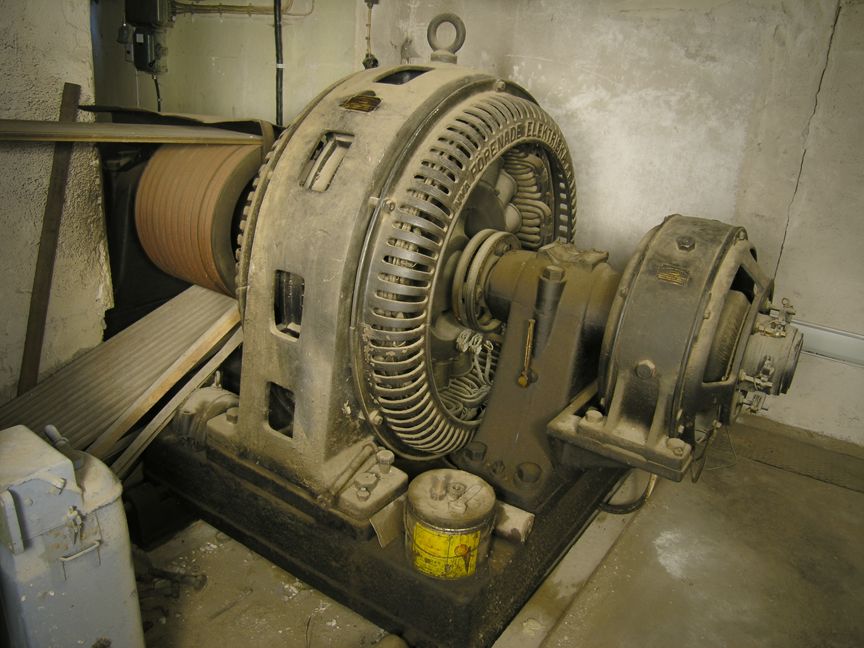

3-fasgenerator med magnetiseringsmaskin på samma axel |
Generatorn drevs med kilremmar |

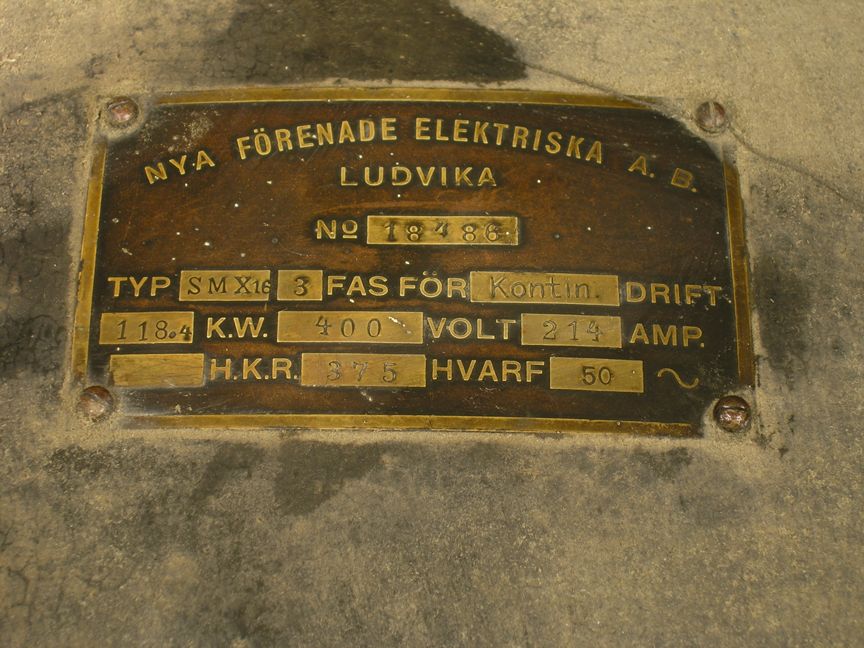

3-fasgeneratorns märkplåt |

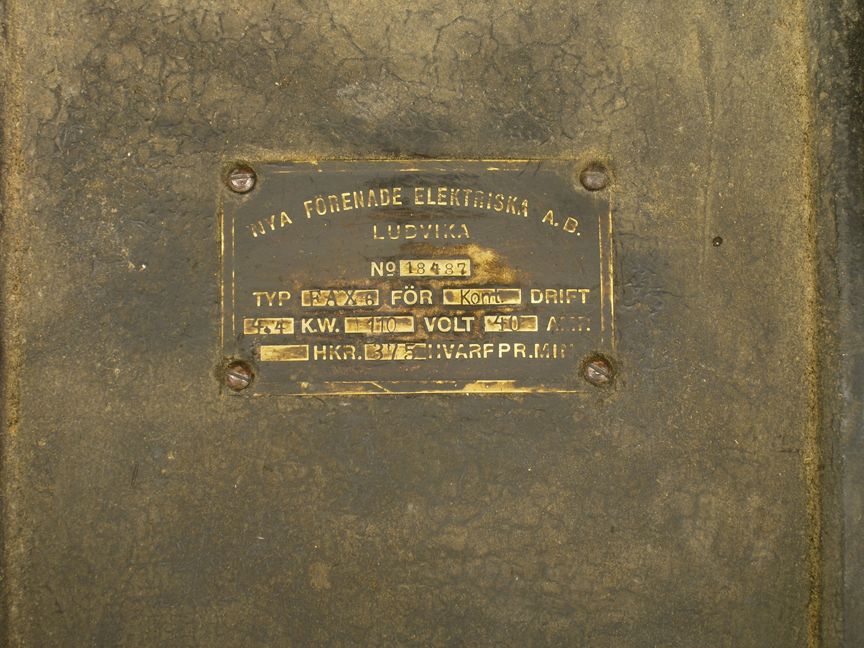

Magnetiseringsmaskinens märkplåt |
Pannan:
Alternativ: generator + panna + ställverk - alla på en gång
|
Pannglas och manometer |
Inspektionsluckor till tuberna |
Bränsle- och sotluckor |
Gången till pannrummet sedd från maskinrummet |

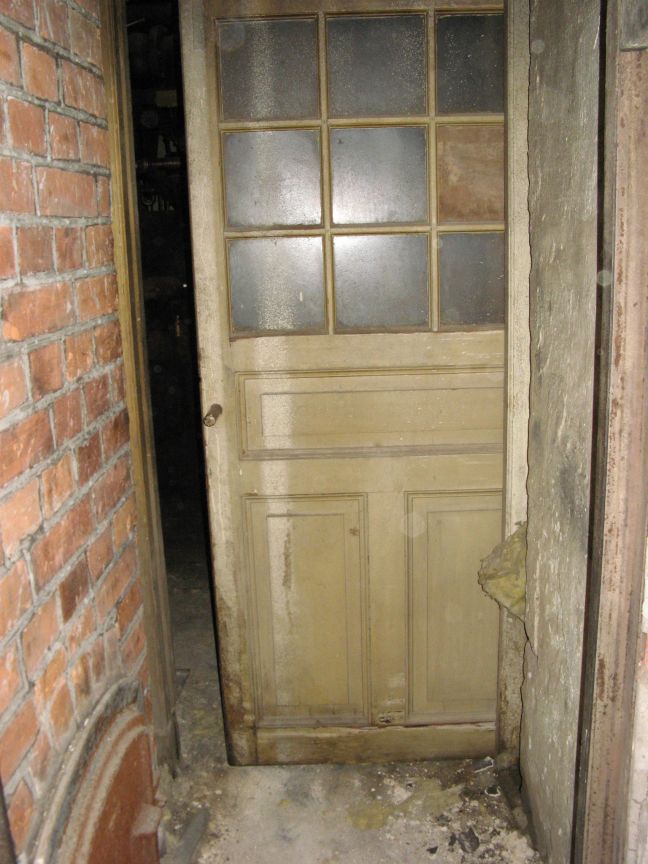

Skjutdörr med spegelmotiv och spröjsat fönster (Foto: Bengt Andersson) |

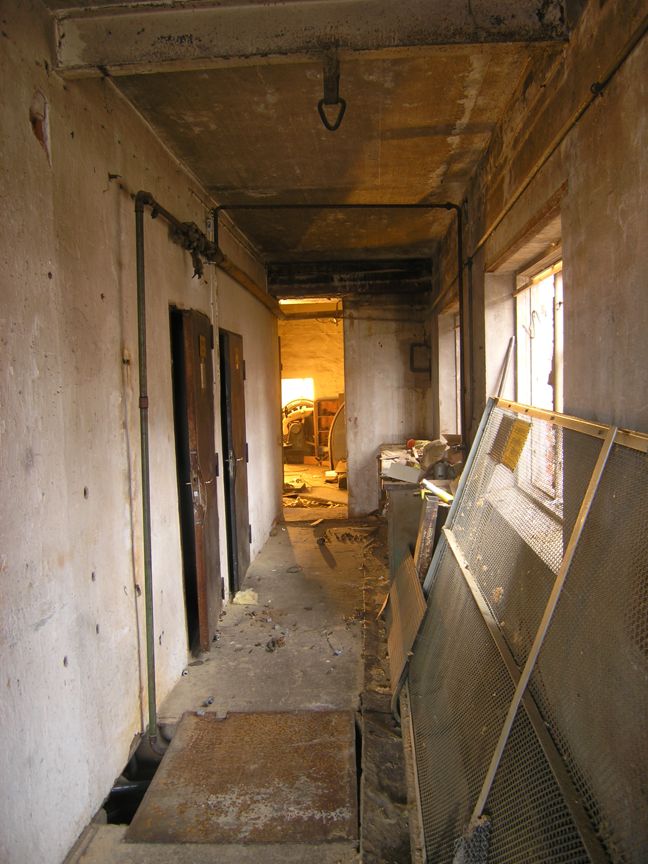

Ställverk / transformatorrum:
Alternativ: generator + panna + ställverk - alla på en gång
|
|
|
Sågen:
Alternativ: alla på en gång
|
|
|
Två linhjul c:a 1,5 m diameter, har troligen hört till den gamla direktdriften av sågen |
Gebe-armatur (Sieverts Kabelverk) |
|
|
|
Atlas-Copco kompressor (sisådär 50 år nyare än Atlas-ångmaskinen) |
Övertäckning:
Alternativ: övertäckning + rivning - alla på en gångByggnadsställning restes kring maskinen, varpå maskinen täcktes med plankor och plåtskivor.
|
|
|
|
|
|
|

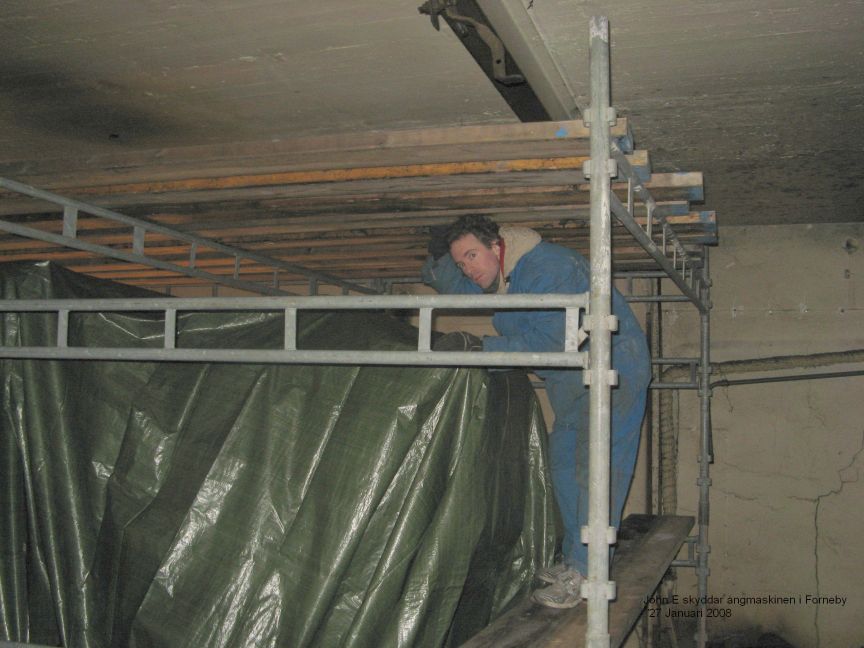

John håller ställningen... (Foto: Bengt Andersson) |
Rivning:

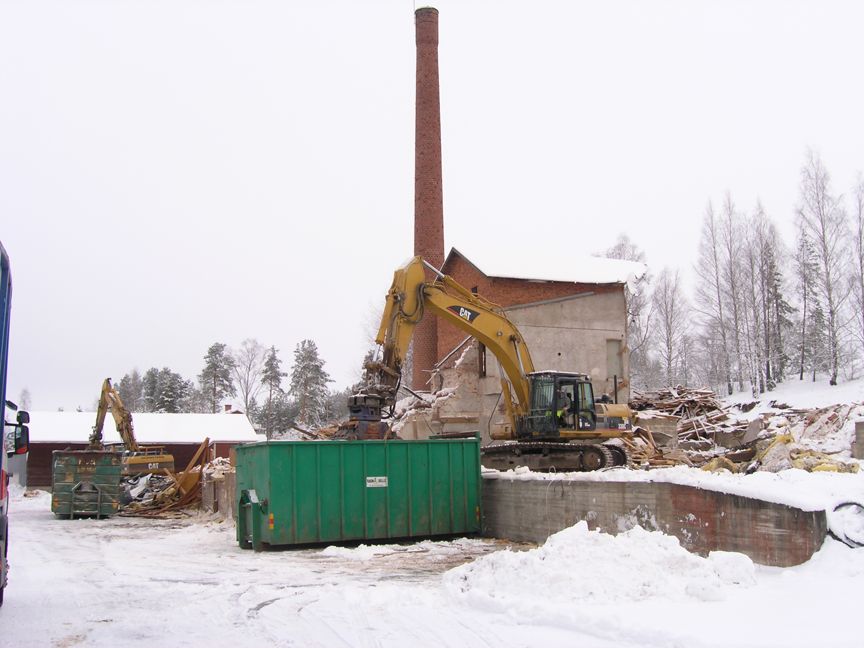

Alternativ: övertäckning + rivning - alla på en gångOch huset revs - till att börja med själva sågen av trä. Kvar blev de murade maskinrummen.
|
|
|
|
|
|
|
|
Friläggning:

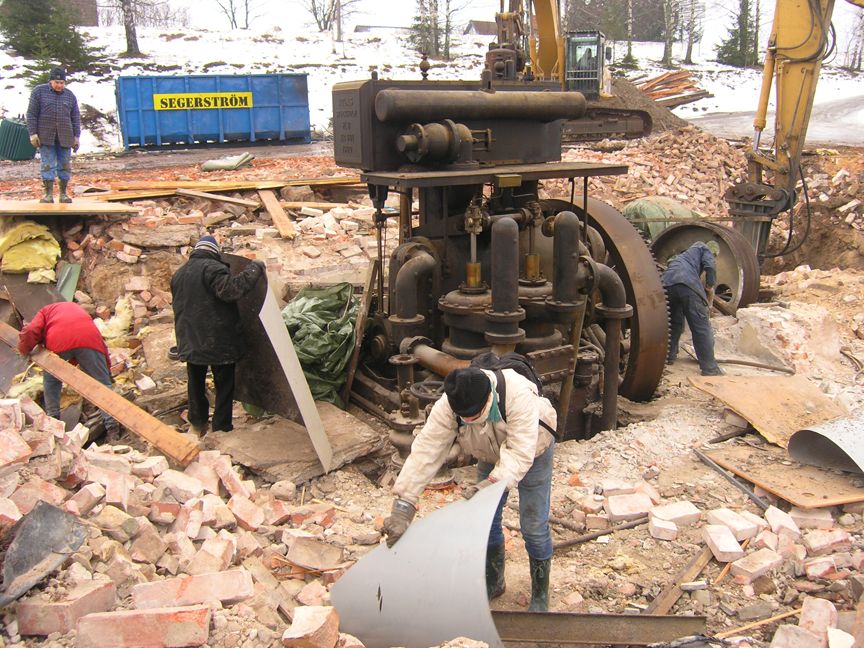

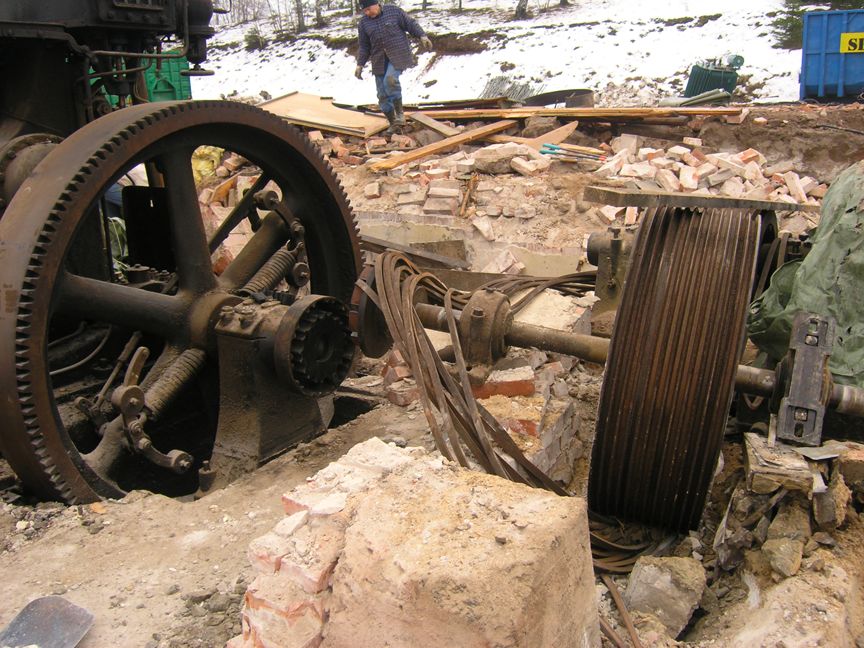

Alternativ: alla på en gångOch skorsten stöp... men inte riktigt än. Efter rivningen stod maskinen kvar i ensamt majestät på vad som liknade en krigsskådeplats.
|
|
|
|
|
|
|
Pelarborrmaskinens motor. Aj då... |
Avtäckningen visar att maskinen klarat sig utan en skråma. |
Det märks att Bengt är från Bohuslän... |
|
|
|
|
|
Lars lägger på en rem... eller snarare av. |
Lars-Eric filar på detaljerna |
Liksom Karl Axel |

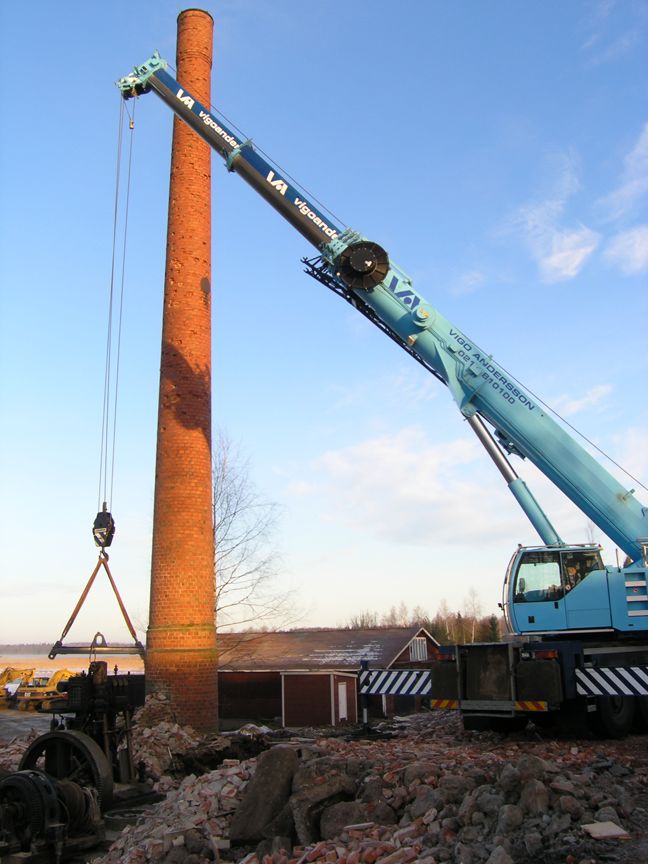

Första lyftförsöket:

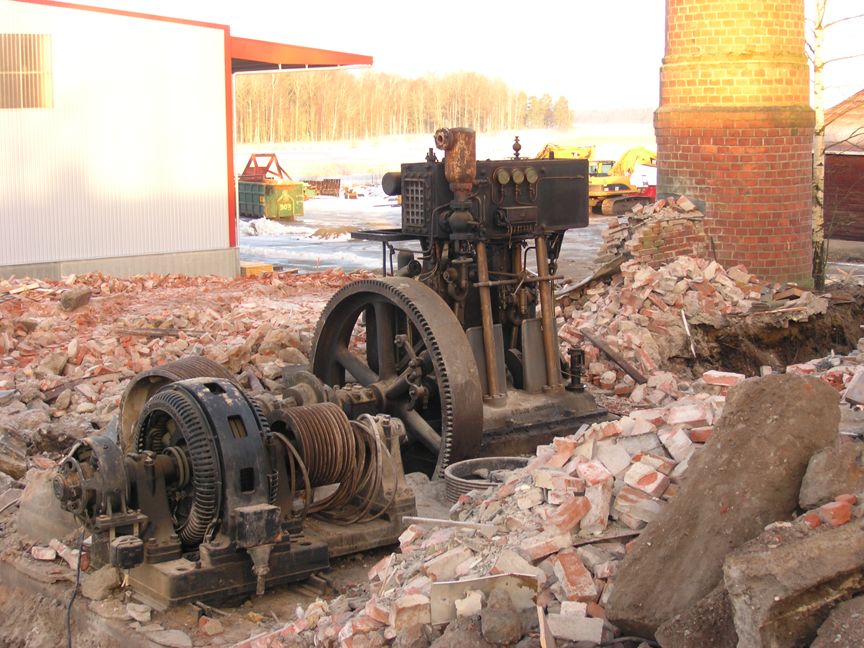

Alternativ: alla på en gångVid första lyftförsöket visade det sig att ångmaskinen hade sugit fast ordentligt i betongen. Vi fick nöja oss med "småsakerna".
|
|
|

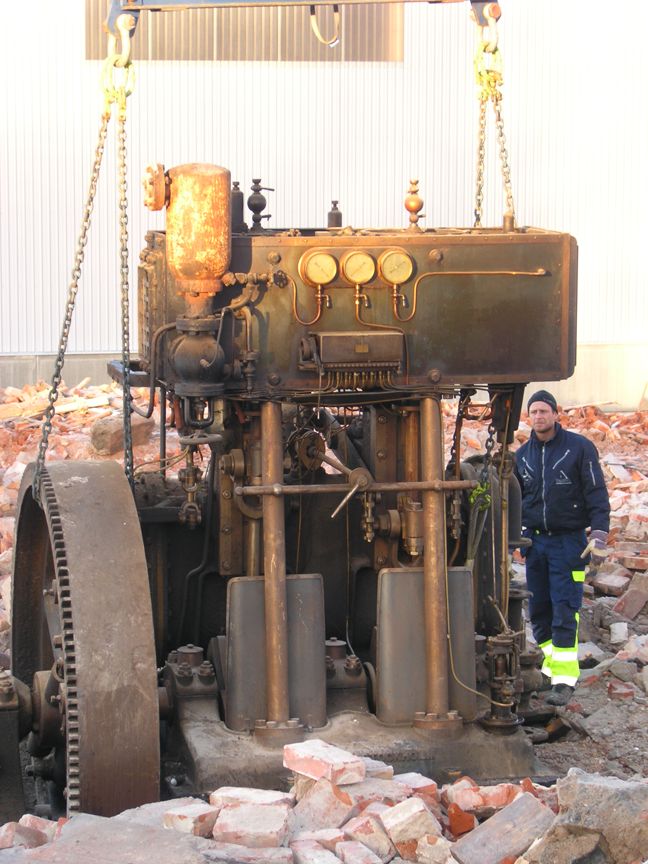

Lyft i 30 ton - och den rör sig inte en millimeter! |
|

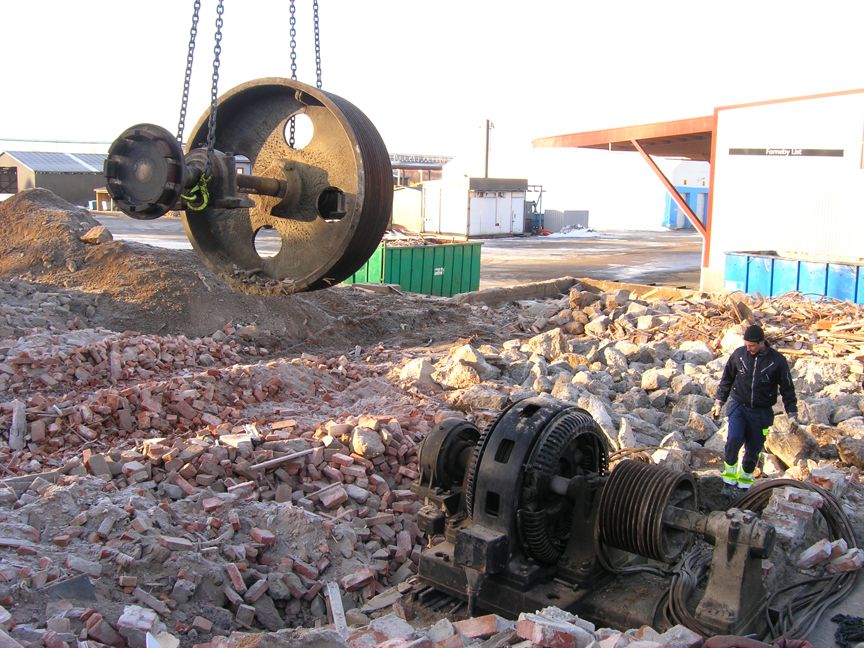

Stora linhjulet vägde 1,8 ton. |
|
|
|
Noteras kan att man sparade på material redan på 1910-talet (obs underredet). |

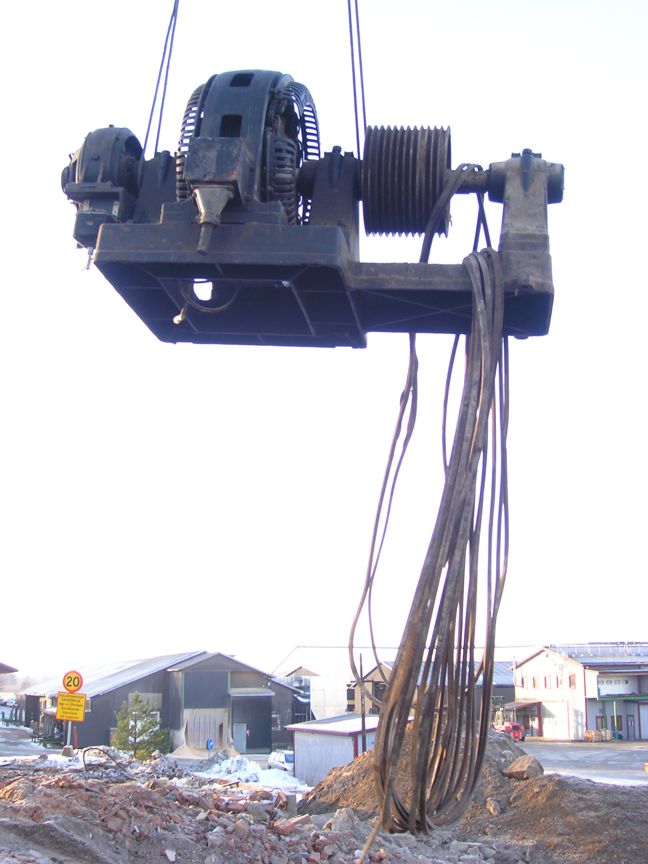

Vi slapp kapa remmarna. |
|
|
|
Borrmaskinen hade blivit knäckt och lämnades tyvärr därhän. |
Betongbilning:
Alternativ: alla på en gångYtterligare arbete krävdes för att lossa maskinen från betongfundamentet.
|
|
|
|
|
(Foto: Lars Jerregård) |
Maskinen provlyftes med domkrafter för att se om den släppt. |
Ur oljetråget sticker oljerören fram |
|
|
|
|
Transporten:
Alternativ: alla på en gång(Inga bilder finns på lyftet när ångmaskinen ställdes på släpet)
|
Oljetråget går ned ett par dm under fundamentets ram. |
Kan de små träklossarna verkligen ligga stilla? |
|
|
Hmm... |
En centimeters utrymme saknades varför generatorn fick pallas upp för att få plats. |
Och så bär det iväg i solnedgången |
|
|
Tight bropassage |
Det gick vägen, som förutsett. |
|
|
|
|
John slår ett slag för teknikhistorien |
Upplösningen är en spännnade tilldragelse |
Här ska maskinen stå. Vi hade förberett ett fundament av slipers. |
|
|
|
|
|
(Foto: Anette Berglinn) |
Stolta och nöjda (Foto: Anette Berglinn) |
