Termiska motorskydd / kraft/motorbrytare

3-fas termiskt motorskydd SBW 10 från ASEA, 1940. Modellen introducerades i mitten av 1930-talet, finns även med signallampa. Handkraften i vridreglaget överförs genom en förvånansvärt invecklad mekanik till kontakterna. Innehåller överströmsskydd där strömmen leds genom bimetallelement som böjs av värmen och trycker mot en lättrörlig platta som släpper kontakterna.

Finns även i större modell, fler bilder senare.

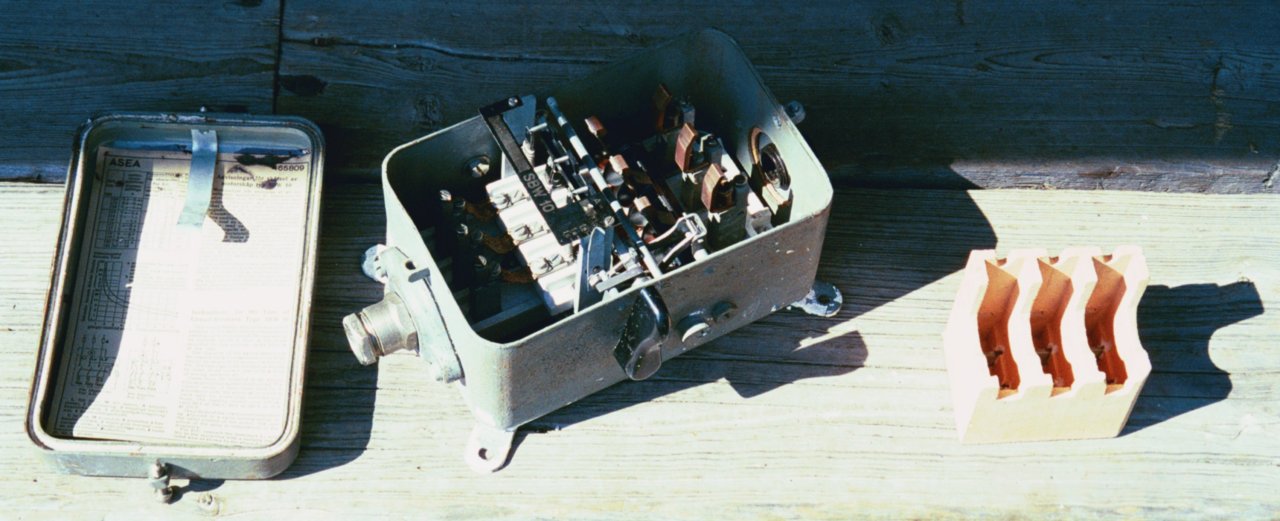

Observera den intrikata mekaniken samt de utförliga anvisningarna i locket.

"Tegelklossen" är ett gnistskydd som omsluter kontakterna.

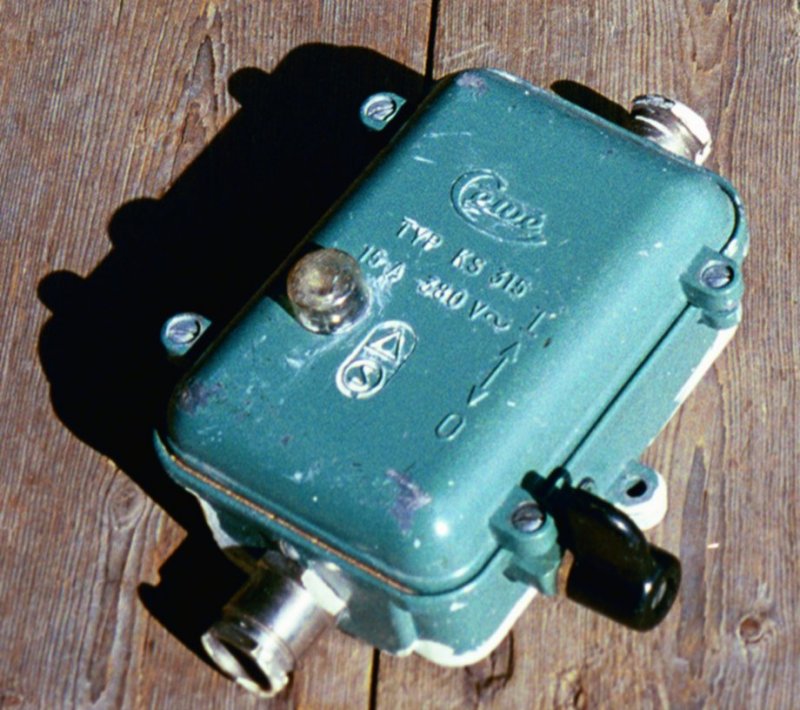

Termiskt motorskydd (3-fas) från CEWE. Vridreglaget direkt förbundet med kontakterna. Finns både med och utan glimlampa. Höljet fick senare något mer slimmat utseende.

1940/1950-tal.

Se även reläer

Motorbrytare från Wesco (t.v) resp. Presto (t.h.). Misstänks vara nyare. (1960-1970-tal?)

Tack till Joakim Haraldsson som redde ut några begrepp.
