"Trappkontakt" för belysning

Tryckknapp för belysning i trappuppgångar i hyreshus och andra större lokaler. Kontakten, som tillfälligt kortsluts när den trycks in, är kopplad i serie med spolen i ett tidrelä (trappautomat) som vid knapptryckning drar till en fjäder som driver ett mekaniskt pendelur vilket reglerar hur lång tid lyset ska vara tänt. Samma princip används än. Uret är dock ersatt med en elektronisk timer. Bakom tryckknappen döljer sig en skruvsockel för glimlampa. (De gamla glimlamporna brukar hålla åtskilliga decennier men nyare modeller med vetekornslampa bakom plastglas tycks sotas snabbare).

Jag vill gärna få tag på fler typer. Tipsa mig.

Dessa kontakter är intressanta studieobjekt där trendväxlingar i el-design gör sig tydliga - kontakter från 30-50-talen är helt runda och ofta i svart bakelit. Väggplattan kunde ofta även ha en insvängning likt en skål runt knappen. Därefter sker en gradvis förändring där antingen den (numera vita) plattan eller själva tryckknappen görs rektangulär. I samma veva bantar man bort en del av porslinsbasen som sitter infälld i väggen för att spara material. Idag brukar både plattan och knappen vara rektangulära, ofta med "vippknapp". Mönstret går igen i den mesta installationsmateriel.

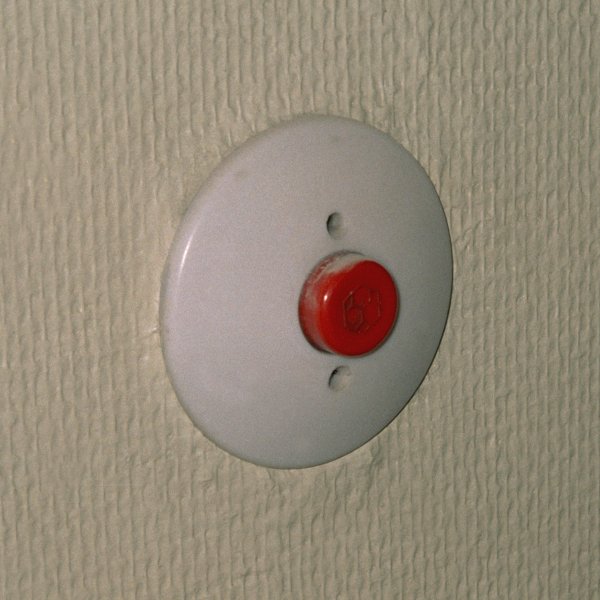

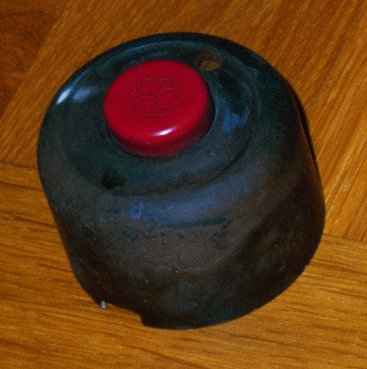

Kontakt från AEG (Allgemeine Elektricitäts Gesellschaft), Tyskland. Installerad under 1930-talet (troligen). Utanpåliggande motsvarighet (AEG).

Notera logon på tryckknappen. Länge en gåta, gick den under mitt öknamn "bikakelogon" innan den fick sin lösning. Den ritades 1908 av den berömde designern/arkitekten Peter Behrens (1868-1940, något av en industriarkitekturens far) som 1907-1914 arbetade åt AEG och tog fram ett komplett designkoncept där geometriska former likt pusselbitar illustrerar medarbetarna som tillsammans bildar helheten i företaget. Formen går igen t o m i arkitekturen hos företagets byggnader från tiden! Behrens koncept innebar världens första kompletta företagsimage/"corporate identity" och framhålls idag som en milstolpe inom marknadsföringen.

Extern länk till AEG-logon: GoodLogo!com - Design cases: AEG

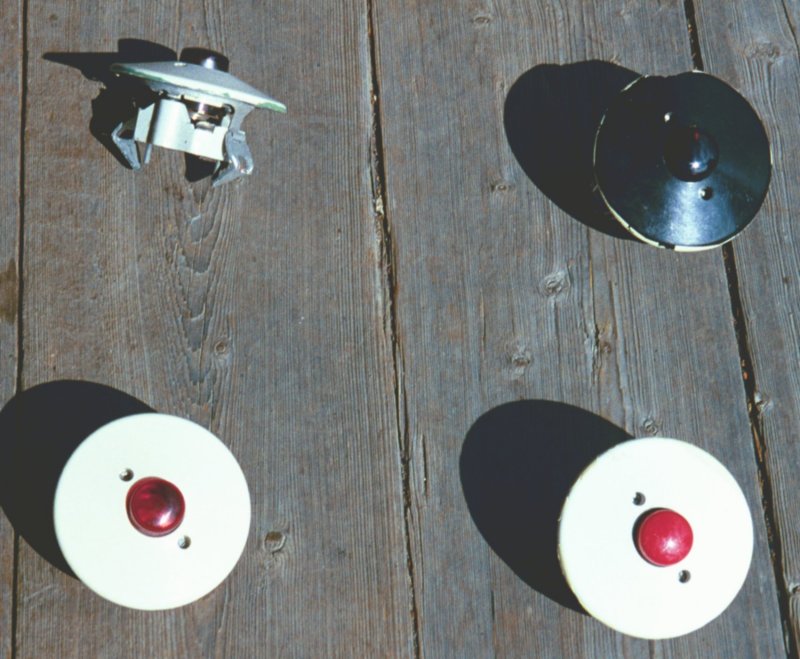

Kontakter installerade 1947-1949, tillverkade av Vossloh-Werke GmbH, Werdohl, Tyskland. (Känns igen på VW-logon som av mig fick öknamnet "isbergslogon" pga dess utseende upp-och-ned). Längst upp t.v. och medsols:

  • Vit väggplatta med mörkrött glas,
  • svart väggplatta med mörkrött glas,
  • vit väggplatta med ogenomskinligt rött glas,*
  • vit väggplatta med ljusrött glas.

* Trots att tryckknappen här är nästan helt ogenomskinlig, kan man ofta ändå finna en tappert lysande glimlampa där bakom. De mörkröda varianterna har också låg synlighet men deras behagligt vinröda mysljus räcker precis för att synas i nattmörker.

"Glaset" är förstås fenolplast.

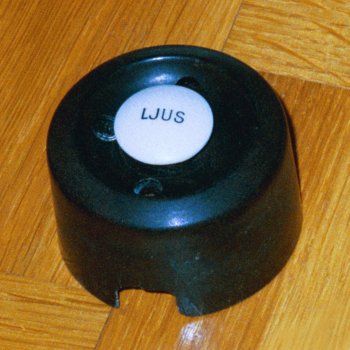

Kontakt från LK (Lauritz Knudsen, Danmark?). D-märkt men ej S-märkt. Satt i ett hus byggt 1917 men misstänks nyare(?). Flera exemplar sitter ännu i 1910-talshus i Västerås centrum (även infälld).

Se även trapplampa och glimlampor.
